SOLIDWORKS® Simulation 2020 est synonyme de facilité d'utilisation et de performances !

Nouveau paramètre par défaut : Maillage incompatible pour les contacts soudés (facilité d'utilisation améliorée)

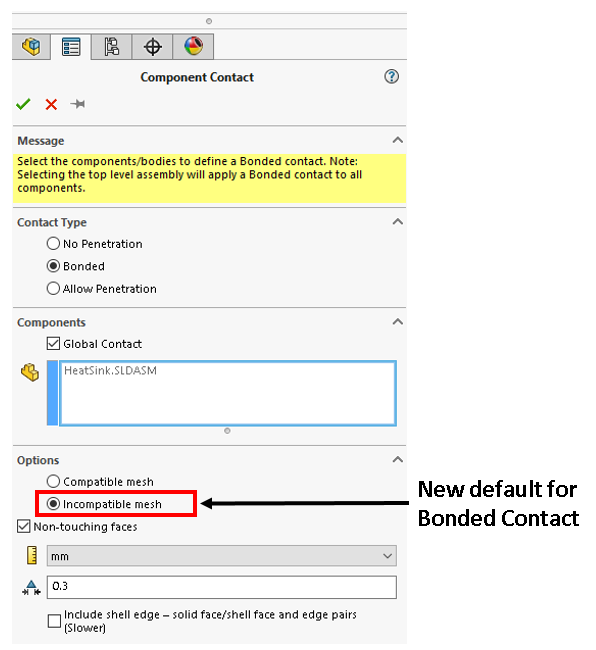

SOLIDWORKS Simulation 2020 a fait un grand pas en avant en modifiant la configuration par défaut des contacts soudés : de maillage compatible à maillage incompatible. Ce changement rend plus facile que jamais le maillage des assemblages sans faces touchantes, ce qui constitue un scénario de conception commun. Les concepteurs constateront immédiatement des avantages importants liés à la réduction du temps de traitement préalable.


Mais ne vous inquiétez pas ! Le maillage compatible est toujours là. Ce n'est tout simplement plus la valeur par défaut.

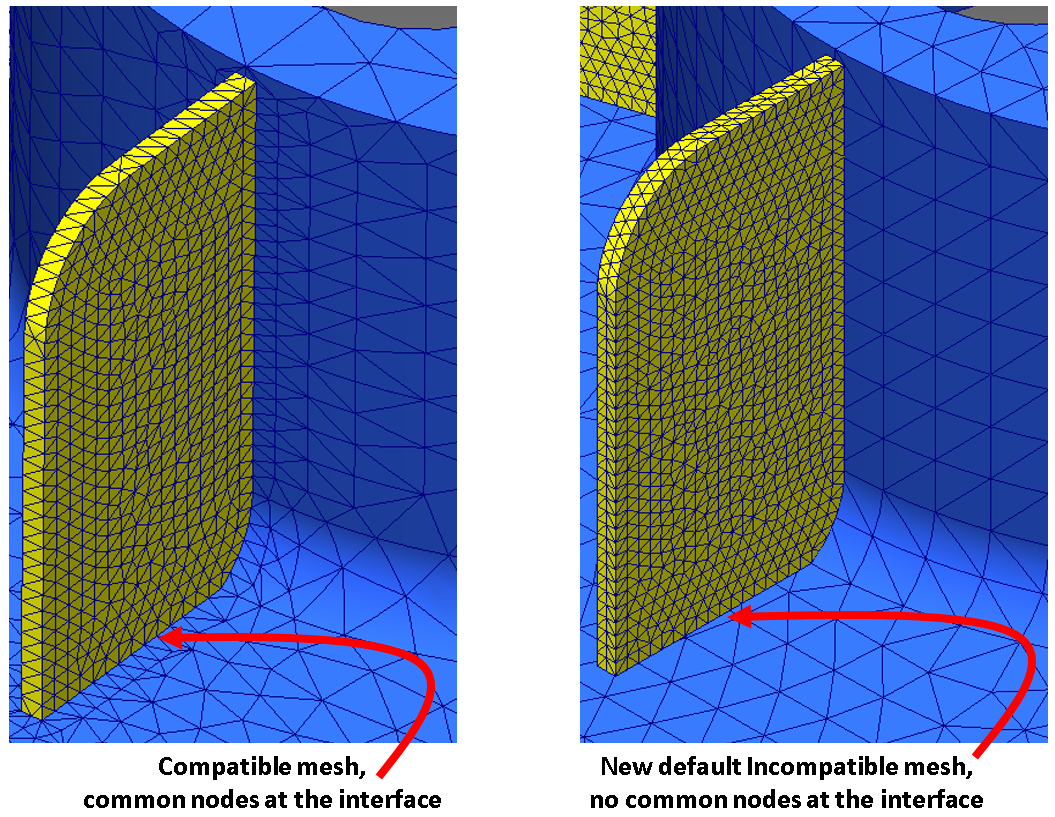

Comme beaucoup d’entre vous le savent, le défi du maillage compatible en tant que méthode par défaut est la difficulté de mailler des géométries sans faces touchantes. Avec un maillage incompatible, il n'y a pas de correspondance nœud à nœud (nœuds communs à l'interface) entre le maillage de chaque entité concernée. Chaque entité est maillée indépendamment. Le soudage du contact est réalisé avec des éléments de contact.

L’équipe de SOLIDWORKS Simulation a travaillé d'arrache-pied pour rendre notre maillage incompatible presque aussi précis que le maillage compatible.


Pour mettre en œuvre le nouveau maillage incompatible par défaut, notre équipe a collaboré avec l'équipe SIMULIA®, notre marque sœur spécialisée dans la simulation, afin d'améliorer la précision de notre algorithme de contact. Un maillage incompatible vous apporte un meilleur contact pour que vous et votre équipe puissiez obtenir des résultats plus précis plus rapidement !

Nouvelle fonctionnalité : maillage de qualité supérieure et qualité brouillon (amélioration des performances)

Tout le monde veut et a besoin de faire son travail plus rapidement, non ? Une formulation de maillage améliorée dans SOLIDWORKS 2020 vous permet de combiner des éléments linéaires pour un temps de résolution plus rapide et des éléments quadratiques pour une précision accrue dans la même étude. C’est un moyen fantastique d’accélérer les calculs de simulation afin de mettre vos produits sur le marché plus rapidement et être plus compétitifs.

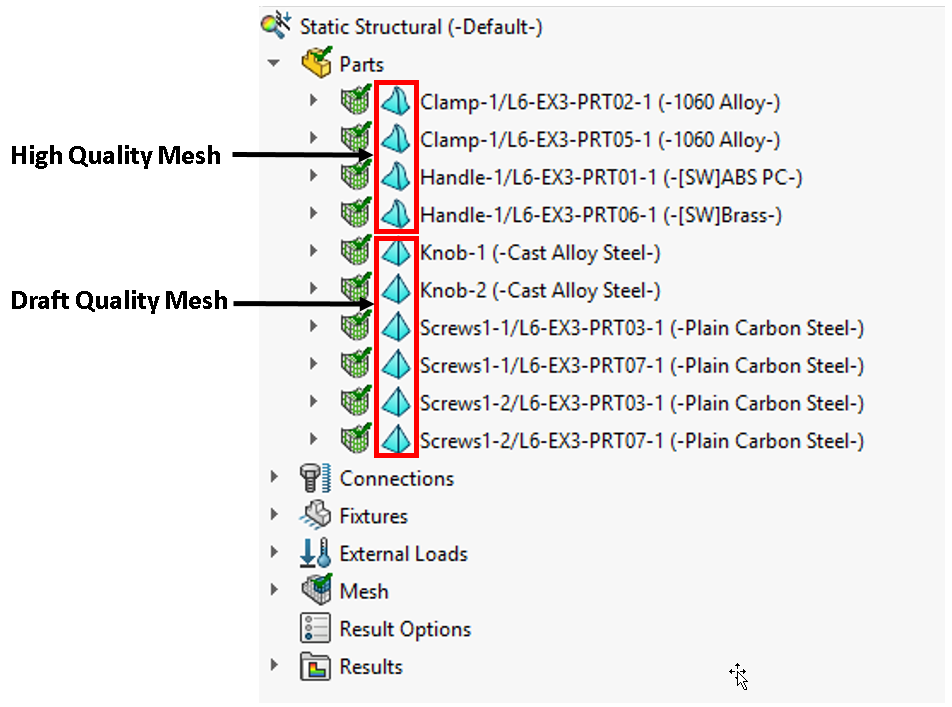

La souplesse de cette amélioration vous permet de sélectionner les corps solides à mailler : de haute qualité ou de qualité brouillon. Le maillage de qualité brouillon est plus rapide en termes de temps de résolution, tandis que le maillage de haute qualité offre plus de précision en cas de besoin. L'avantage est que vous pouvez valider les conceptions plus rapidement et toujours obtenir des résultats précis pour les composants critiques.

Nouvelle fonctionnalité : Évaluateur de la configuration de simulation (Ayez confiance en votre configuration de simulation !)

Vous êtes-vous déjà demandé si vous avez correctement configuré votre étude de simulation ? Vous pouvez perdre un temps précieux en revoyant la configuration et en effectuant des modifications inutiles si vous ne vous sentez pas sûr de la configuration elle-même.

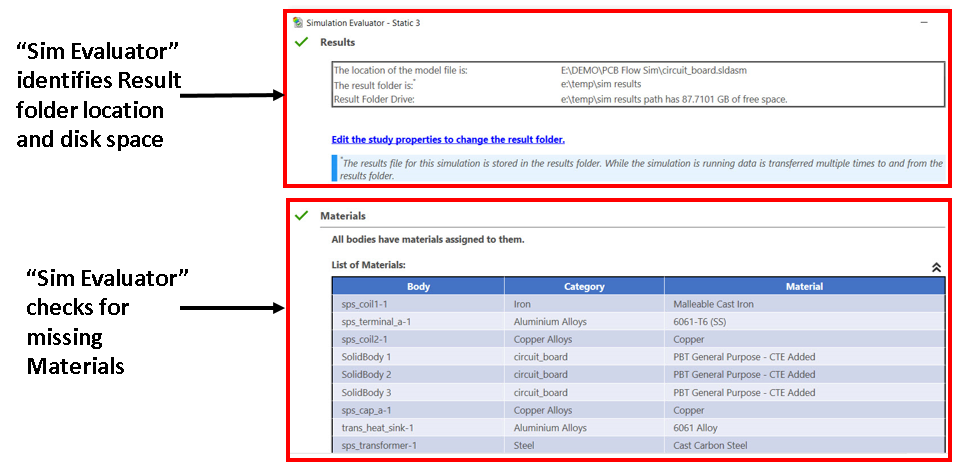

Simulation Evaluator, une nouveauté de SOLIDWORKS 2020, vous garantit que vous disposez d'une configuration optimale pour votre étude de simulation. Si les conditions de l'étude empêchent une simulation réussie, la boîte de dialogue Evaluateur de simulation suggère elle-même des actions correctives pour vous aider à faire votre travail plus rapidement et plus efficacement !


Si vous avez déjà été frustré par l’échec d’une simulation en raison d’une configuration d’étude de simulation incorrecte, consultez Simulation Evaluator. Il vérifie les conditions liées au dossier de résultats, à la capacité de stockage du lecteur de résultats, aux matériaux utilisés dans la simulation et au volume du maillage.

Nouvelle fonctionnalité : Couplage distribué pour les goupilles et boulons (Résultats plus réalistes pour les connecteurs)

SOLIDWORKS Simulation est bien connu pour ses connecteurs de classe mondiale et leurs puissantes fonctionnalités.

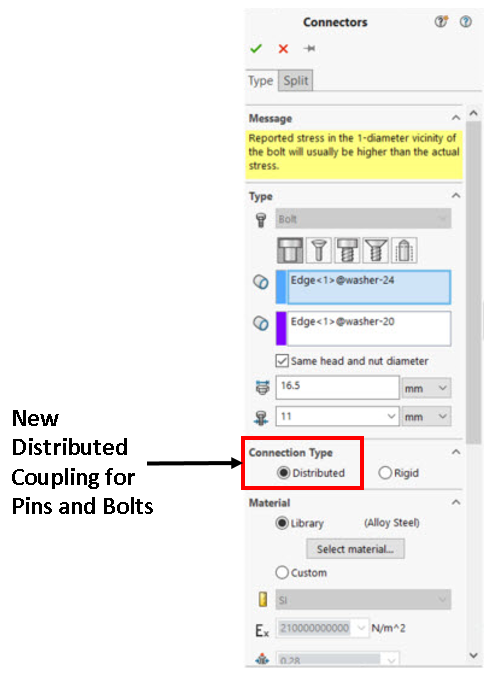

Le couplage distribué dans SOLIDWORKS 2020, une formulation améliorée pour les connecteurs à goupille et à vis, permet aux faces attachées aux connecteurs à goupille et à vis de se déformer, ce qui offre une représentation plus réaliste du comportement du connecteur. En conséquence, cette nouvelle fonctionnalité apporte plus de précision à vos modèles de simulation et vous permet de créer de meilleurs produits plus rapidement.


En utilisant SOLIDWORKS Simulation plus tôt dans le processus de conception, vous pouvez obtenir des résultats corrects d'analyse par éléments finis (FEA) plus rapidement et plus facilement.

La simulation n'est plus réservée aux analystes ! (FEA pour tout le monde)

SOLIDWORKS Simulation 2020 élimine les obstacles liés à la réalisation d'études de simulation, en la rendant accessible aux utilisateurs grand public tels que les concepteurs et les ingénieurs d'études - et en démocratisant la simulation. Vous pouvez économiser de l'argent et du temps en exploitant des prototypes virtuels afin de réduire le nombre de prototypes physiques. Le résultat est des produits plus fiables, plus sûrs et de meilleure qualité dans un cycle de développement de produit raccourci.

Ces nouvelles améliorations de SOLIDWORKS Simulation 2020 vous permettent d’accroître la productivité et la compétitivité, d’améliorer les performances et de mettre les produits sur le marché plus rapidement. Il s’agit d’accélérer l’innovation dans le but d’accélérer la mise sur le marché. Nous attendons avec intérêt vos commentaires ci-dessous et à travers notre système de demande d'amélioration. Notre objectif est toujours de vous fournir de meilleurs résultats plus rapidement afin que vous puissiez dépasser vos concurrents.
